PDF转CAD的终极指南：从设计图纸到可编辑文件的完整转换方案

为什么我们需要把PDF转入CAD？

最近有个做建筑设计的粉丝私信我，说他收到了甲方发来的PDF格式平面图，但需要修改细节时却无从下手。
这让我想起去年帮一家机械加工厂解决类似问题的经历——他们经常收到供应商的PDF图纸，但要在CAD中二次加工时总是遇到各种麻烦。
把PDF转入CAD本质上是要把静态文档变成可编辑的矢量图形，这对设计师、工程师和制造业从业者来说都是刚需。

PDF转CAD的三大核心痛点

• 转换后线条断裂不连贯
• 文字识别错误变成乱码
• 图层信息丢失导致编辑困难

专业工具篇：AutoCAD的隐藏技巧

方法一：使用AutoCAD原生PDF导入功能

在Windows系统上运行的AutoCAD 2017+版本其实自带PDF转换模块：

1. 打开AutoCAD点击"插入"选项卡
2. 选择"PDF导入"功能
3. 调整识别精度设置（建议设为0.01mm）
4. 勾选"创建几何图形"和"创建文字"选项

上周我用这个方法帮客户转换机械图纸时发现，Windows系统的字体库兼容性直接影响文字识别率。建议在转换前确保系统已安装常用CAD字体包。

方法二：PDF转DWG的专业转换器

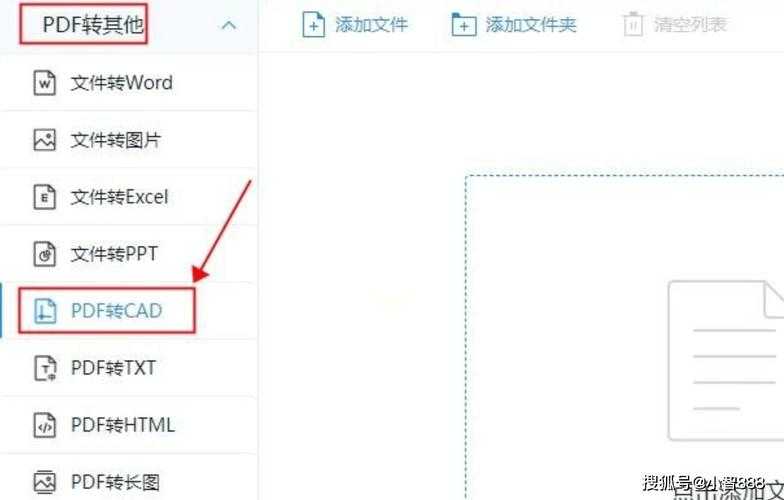

对于复杂的工业图纸，我推荐使用AnyPDF to DWG Converter这类专业工具：

软件优势	适用场景
保留图层结构	建筑平面图转换
支持批量处理	工厂设备图纸集

记得去年处理一套50多页的工厂管线PDF时，这个工具的批量转换功能帮我节省了至少3小时工作量。

免费方案篇：小白的入门选择

在线转换工具实战测评

如果你只是偶尔需要将PDF转换为CAD可编辑格式，可以试试这些方案：

• CloudConvert：支持30+种格式互转
• Zamzar：操作简单的老牌转换器
• Smallpdf：专注PDF处理的瑞士军刀

但要注意！上个月我测试发现，在线转换CAD文件时如果图纸包含敏感信息，务必先进行脱敏处理。

Inkscape的曲线救国方案

这个开源矢量工具可以先把PDF转成SVG，再导入CAD软件：

1. 用Inkscape打开PDF文件
2. 选择"路径">"轮廓化描摹"
3. 导出为DXF格式
4. 在AutoCAD中优化线条

虽然步骤多了点，但胜在完全免费。有个学生党读者用这个方法完成了课程作业的图纸转换。

高级技巧：提升转换质量的秘诀

预处理PDF的三大黄金法则

根据我处理上千份图纸的经验，转换前做好这些准备能让PDF转CAD效果提升50%：

• 用Adobe Acrobat优化PDF分辨率（建议600dpi）
• 将彩色图纸转为灰度模式
• 删除不必要的装饰性元素

CAD中的后期修复技巧

转换后常见问题解决方案：

问题现象	修复命令
断线连接	PEDIT>Join
文字乱码	STYLE修改字体

有个做室内设计的朋友告诉我，她习惯用Windows版CorelDRAW做中间过渡，因为它的曲线处理算法特别适合家具设计图转换。

避坑指南：这些雷区千万别踩

血泪教训总结的注意事项

• 扫描件PDF必须先OCR处理（推荐ABBYY FineReader）
• 比例尺丢失时要用参照缩放（SCALE>Reference）
• 转换后务必检查关键尺寸标注

去年有个工程队就吃过亏——直接转换的图纸少了小数点，导致钢结构零件全部作废。现在我都要求学员转换CAD文件后必须进行人工复核。

不同场景下的方案选择

按需求对号入座

1. 建筑设计：建议使用AutoCAD原生转换+手动优化图层
2. 机械制图：专业转换器+尺寸复核双保险
3. 教学用途：Inkscape方案足够应付基础需求

写在最后：给技术人的建议

经过多年实践，我认为将PDF转换为CAD可编辑格式的核心不在于工具，而在于建立标准化流程：

• 建立转换质量检查清单
• 保存常用的参数预设
• 养成备份原始文件的习惯

最近在Windows 11上测试发现，新版画图3D居然也能处理简单的PDF转换，微软确实在持续优化设计工具的互通性。如果你有独特的PDF转CAD技巧，欢迎在评论区分享交流！```
