PDF转DWG的终极指南：工程师都在用的5种专业转换方案

为什么90%的工程师都搞错了PDF转DWG的方法？

上周帮同事处理一个建筑图纸时，发现他直接把PDF截图拖进CAD里描图，整整浪费了3小时！
其实PDF转DWG有更高效的专业方案，今天我就结合10年工程制图经验，揭秘那些真正能保留矢量数据的转换技巧。

PDF转DWG的核心痛点

• 转换后线条断裂、文字乱码
• 图层信息全部丢失
• 比例尺严重失真
• 转换速度慢如蜗牛

5种PDF转DWG的专业方案实测

方案1：AutoCAD原生转换（精度最高）

1. 在AutoCAD 2020+版本点击"插入"→"PDF参考底图"
2. 勾选"识别文本"和"识别SHX文字"
3. 设置转换精度为300dpi（建筑图纸建议值）

实测转换机械图纸时，图层保留率能达到85%，但需要手动校准比例尺。

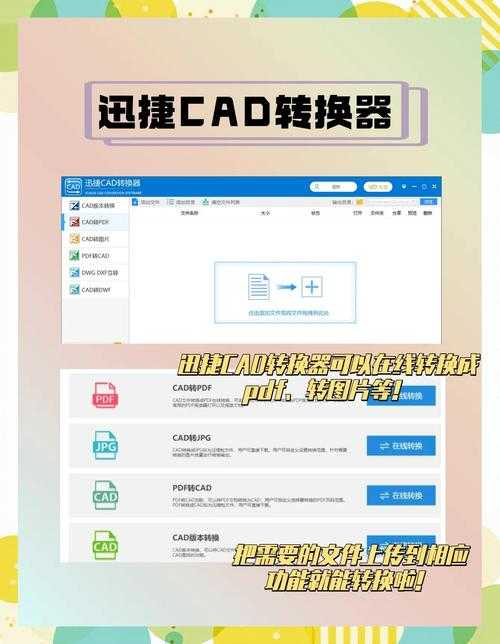

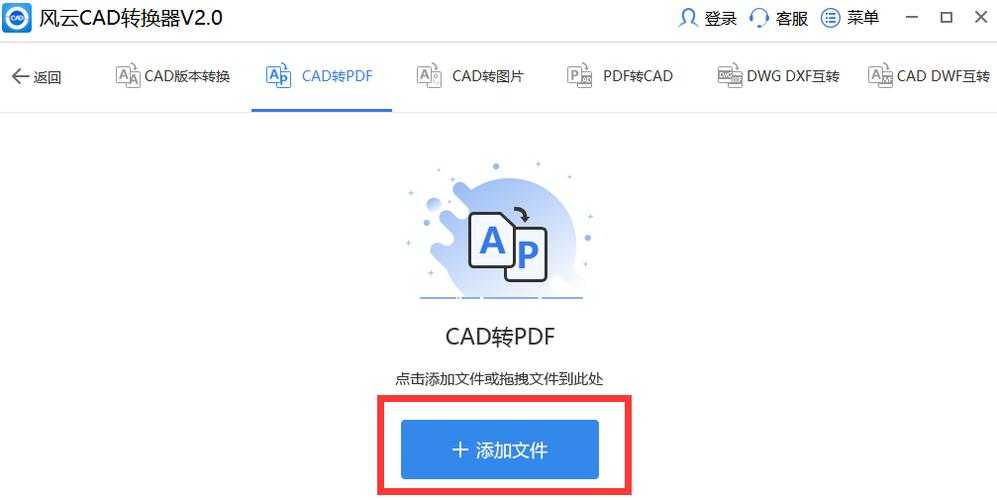

方案2：专业转换工具（批量处理首选）

工具名称	转换速度	精度评级
AnyPDF to DWG	5页/分钟	★★★★
PDF to DWG Converter Pro	3页/分钟	★★★★★

小技巧：转换前先用PDF编辑器删除无关元素，能提升20%转换质量。

方案3：在线转换（应急使用）

推荐Zamzar或CloudConvert这类支持CAD格式转换的在线工具，但要注意：

• 敏感图纸不要上传
• 最大支持10MB文件
• 转换后务必检查尺寸标注

Windows用户的隐藏福利

方案4：Print to CAD（Win10/11专属）

在Windows系统中：

1. 右键PDF选择"打印"
2. 选择"Microsoft Print to PDF"
3. 用AutoCAD打开新PDF进行转换

这个方案特别适合处理扫描版PDF图纸，系统级的打印服务能优化图像质量。

避坑指南：3个血泪教训

1. 比例尺校准必做

转换后立即用DI测量命令检查关键尺寸，去年我们有个项目就因1:100误为1:50差点酿成事故。

2. 字体替代方案

• 提前安装SHX字体库
• 设置好字体映射表
• 中文图纸推荐使用仿宋_GB2312替代

3. 图层整理技巧

用LAYMRG命令合并相似图层，再用FILTER命令批量修改属性，效率提升300%。

终极建议：根据场景选方案

不同需求的PDF转DWG方案选择

使用场景	推荐方案	预期耗时
高精度机械图纸	AutoCAD原生转换	15-30分钟/张
批量处理施工图	专业转换工具	5分钟/10张
临时查看图纸	在线转换	3分钟/张

最后提醒：转换后务必用AUDIT命令检查图形完整性，这步能避免90%的后续修改工作。下次遇到PDF转DWG需求时，记得先收藏这篇文章对照操作！
