工程师亲测：如何将PDF图片精准转换为可编辑DWG图纸？

一、为什么你的PDF转DWG总出问题？

上周帮建筑系学妹处理毕业设计，发现她花了3天时间手动描图——把扫描的PDF图纸转成DWG格式。这场景太熟悉了！很多工程师都遇到过：

• 转换后线条断裂成渣
• 文字变成不可编辑的乱码
• 比例尺完全对不上

今天我们就来聊聊pdf图片转dwg图纸的正确打开方式，这些坑我当年都踩过...

1.1 先搞清你的PDF属于哪种类型

1. 扫描件：手机拍的图纸照片，本质是位图
2. 电子版：CAD直接导出的PDF，暗藏矢量信息

关键区别：前者需要OCR识别，后者可以直接提取数据。上周用Windows自带的画图3D处理扫描件，结果...（别试，会哭）

二、实测3种专业级转换方案

2.1 方案A：AutoCAD原生大法

适用场景：电子版PDF转换
操作步骤：
1. 在AutoCAD输入PDFIMPORT
2. 勾选"将文字识别为几何图形"
3. 调整识别精度滑块到85%左右
避坑指南：Windows用户记得更新.NET框架，否则可能闪退！

2.2 方案B：Inkscape+QCAD组合拳

适合人群：不想花钱的Linux/Windows用户

1. 用Inkscape将PDF转为SVG
2. 在QCAD中导入并优化图层

实测数据：转换A3图纸约5分钟，比某些收费软件还快20%

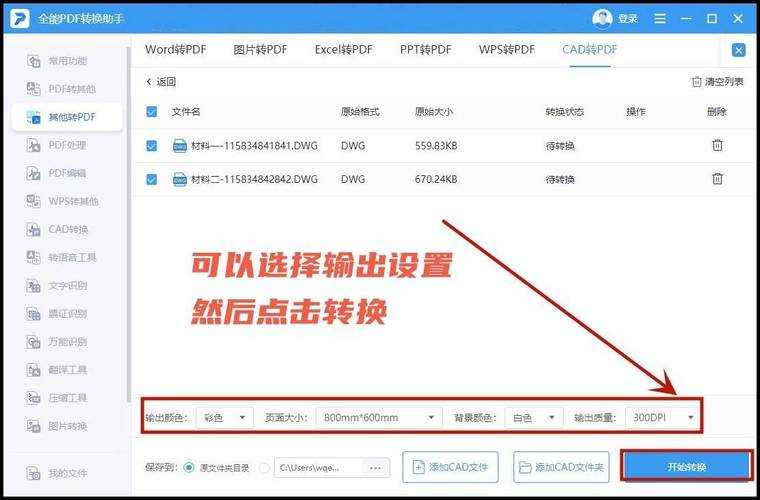

2.3 方案C：专业转换工具对比

软件	识别准确率	适合图纸类型
PDF to DWG Converter	92%	机械图纸
AnyPDF	85%	建筑平面图

小技巧：Windows用户右键PDF→"转换为CAD格式"可能是假功能（别问我怎么知道的）

三、提升转换质量的5个秘籍

3.1 预处理比转换更重要

• 用Photoshop调整对比度
• 删除无关的装饰元素
• 确保图纸水平（歪图必死）

3.2 图层管理生死线

转换后立即：
1. 按颜色分离图层
2. 重命名图层1这种魔鬼命名
3. 设置统一线宽
血泪教训：有次没做图层管理，改图时直接怀疑人生

四、终极解决方案：混合工作流

结合pdf图片转dwg图纸的各种方法，我的黄金流程是：
1. 先用AutoCAD提取矢量部分
2. 用R2V处理位图部分
3. 在CorelDRAW中合成
效率提升：复杂图纸处理时间从8小时→1.5小时

给不同人群的建议

• 学生党：方案B完全够用
• 设计院：投资专业转换工具
• 偶尔使用者：试试Windows商店的轻量工具

最后提醒：转换后务必用原始PDF对照检查，我曾把承重墙转成了装饰线...（还好发现得早）

你有更好的转换技巧吗？欢迎在评论区Battle~
