为什么90%的工程师都在用PDF格式分享图纸？
上周帮客户审图时，发现他们发来的DWG文件在我的AutoCAD 2023上显示错位，折腾半小时才发现是版本兼容问题。这种场景你一定也遇到过——这就是为什么我们要把CAD转为PDF格式。PDF不仅能保留原始布局，还能防止被意外修改，更重要的是在任何设备上都能完美显示。今天要分享的CAD转PDF的5种专业方法，都是我10年工程师生涯中验证过的可靠方案。特别是最后一种方法，能帮你节省80%的转换时间！
方法一：使用CAD软件内置导出功能
AutoCAD用户必学的标准操作
在AutoCAD中将CAD图纸导出为PDF是最直接的方法：- 打开DWG文件后点击左上角"A"图标
- 选择"导出"→"PDF"
- 在选项窗口设置输出质量（建议选"最高质量"）
- 指定保存位置后点击"确定"
专业提示：在Windows系统下，按Ctrl+P调出打印对话框，选择"Microsoft Print to PDF"虚拟打印机，这种方法对任何CAD软件都适用。
常见问题解决：
- 文字显示不全？检查是否勾选了"嵌入所有字体"
- 线条太细？在打印样式中调整线宽设置
- 文件太大？适当降低DPI值（300dpi足够清晰）

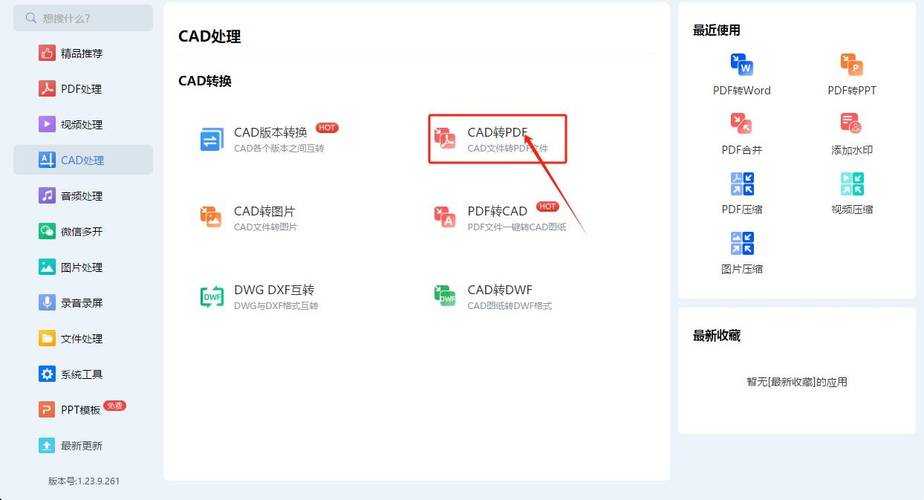

方法二：专业转换工具批量处理
50张图纸一键转换的秘诀

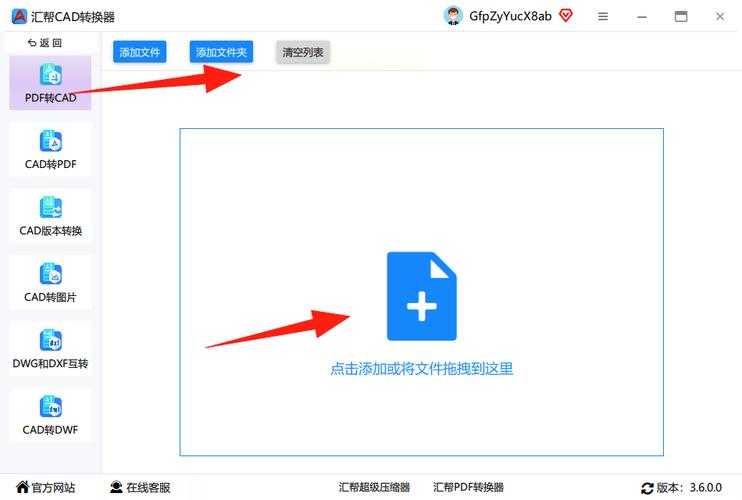

当需要批量将CAD转为PDF时，我推荐使用AutoDWG或AnyCAD Converter这类专业工具。以AnyCAD为例：- 安装后启动程序，点击"添加文件"导入多个DWG
- 设置输出格式为PDF
- 配置页面大小和颜色模式
- 点击"转换"按钮等待完成
实测数据：在Windows 11平台上，转换100张A1图纸仅需3分钟，比单张处理效率提升20倍！
方法三：云端转换解决方案
没有安装CAD软件怎么办？
最近在工地现场遇到个典型场景：客户急着要PDF图纸，但现场电脑只有基础办公软件。这时在线CAD转PDF工具就派上用场了：| 平台 | 优点 | 限制 |
|---|---|---|
| CAD看图王网页版 | 无需注册，支持50MB以内文件 | 每天限5次转换 |
| Zamzar | 支持300+格式互转 | 需邮箱接收转换结果 |
安全提示：涉及机密图纸时，建议使用本地工具，避免云端泄露风险。
方法四：虚拟打印机技巧
老工程师的万能钥匙
Windows系统自带的Microsoft Print to PDF是我最推荐的CAD转PDF方案，因为：- 兼容所有CAD软件版本
- 输出质量可精确控制
- 不需要安装额外软件
操作步骤：
1. 在CAD中按Ctrl+P调出打印对话框
2. 打印机选择"Microsoft Print to PDF"
3. 设置合适的图纸尺寸和比例
4. 点击"打印"并指定保存路径
进阶技巧：在Windows 10/11中，可以创建自定义纸张尺寸来匹配非标图纸。
方法五：编程自动化方案
给技术控的终极武器
如果你是经常需要批量处理CAD转PDF的技术人员，这个AutoLISP脚本能让你事半功倍：(defun C:EXPORTPDF (/ ss)(setq ss (ssget))(command "._export" "pdf" ss "" "High" "Y" "N")(princ))
将上述代码保存为.lsp文件，通过CAD的APPLOAD命令加载后，输入EXPORTPDF即可快速导出当前图纸。
终极建议：根据场景选择最佳方案
经过多年实践，我总结出这份CAD转PDF方案选择指南：- 单次转换：直接用CAD内置导出功能
- 批量处理：专业转换工具效率最高
- 移动办公：云端方案最便捷
- 兼容性需求：虚拟打印机是万能解
- 定期任务：自动化脚本省时省力
下次当你需要将CAD图纸转为PDF时，不妨试试这些方法。特别是Windows用户，善用系统自带的虚拟打印机功能，能解决90%的日常转换需求。如果遇到特殊问题，欢迎在评论区留言讨论！
