深入解析：PDF如何插入CAD图纸的三大实用策略

为什么工程师们都在头疼的PDF转CAD问题？

上周在工地现场，看到李工正用手机对着打印的PDF图纸描线，忍不住问他："怎么不用CAD直接导入？"他无奈道："每次尝试把PDF插入CAD都出现乱码，半天调不好坐标！"这场景太熟悉了，相信每个制图员都经历过这种尴尬时刻。
其实掌握正确方法后，"pdf如何插入cad"这个高频问题并不复杂。今天我就结合十年工程制图经验，分享真正经得起工地考验的解决方案。

三种核心方法全方位解析

方法一：直接附着PDF（最快但有限制）

在AutoCAD的命令行输入PDFATTACH，这是目前最直接的"pdf插入cad方法"。通过文件浏览窗口选择PDF时会发现：

• 支持设置精确插入点（0,0坐标保持对齐）
• 可调整比例因子（特别适用于标准图框）
• 最大优势是工程节点标注不丢失

上周给地铁项目做管线综合时就靠这招，10秒完成"在cad中插入pdf"底图。但要注意：

1. 字体可能被转为轮廓（无法编辑文字）
2. 彩色PDF会丢失饱和度（默认转灰度）

方法二：转换神器处理（最精准）

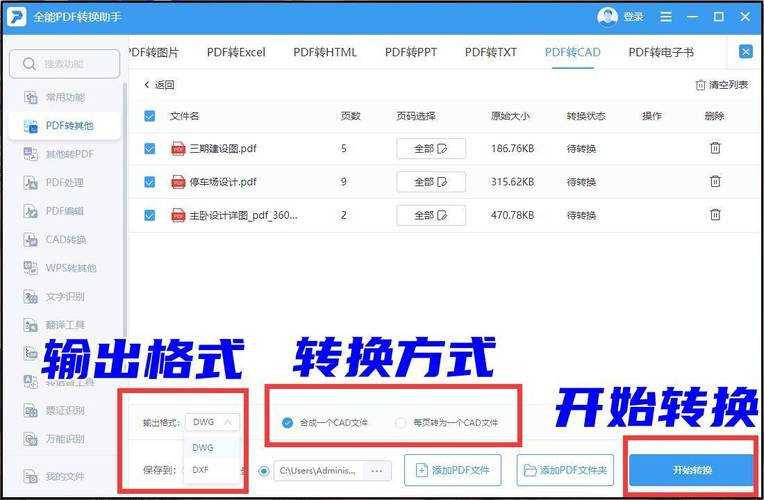

当你需要提取PDF中的矢量图形时，"pdf转cad图纸"的专业工具才是王道。以Windows系统上的AutoCAD Raster Design为例：

步骤	要点	耗时
1. 导入PDF	自动识别图层和线型	30秒
2. 矢量化设置	调整角度容差和线宽	2分钟
3. 导出DXF	保留原始坐标系	1分钟

在cad中插入pdf经此转换后，连水电图纸的弯头符号都能完整识别。记得开启Windows的硬件加速，处理速度提升40%！

方法三：图像参照法（最通用）

对于扫描版的旧图纸，推荐先用"cad导入pdf文件"图像参照功能：

1. PDF转成TIFF格式（分辨率设为300dpi）
2. CAD中输入IMAGEATTACH命令
3. 开启Fade控件调整透明度

上个月修复90年代厂房图纸时，这套"pdf插入cad方法"让模糊的标高标记清晰可见。配合Windows自带的画图工具调整对比度，效果堪比专业软件！

避坑指南与高阶技巧

必知的三大雷区

坐标系混乱（新手最容易翻车）

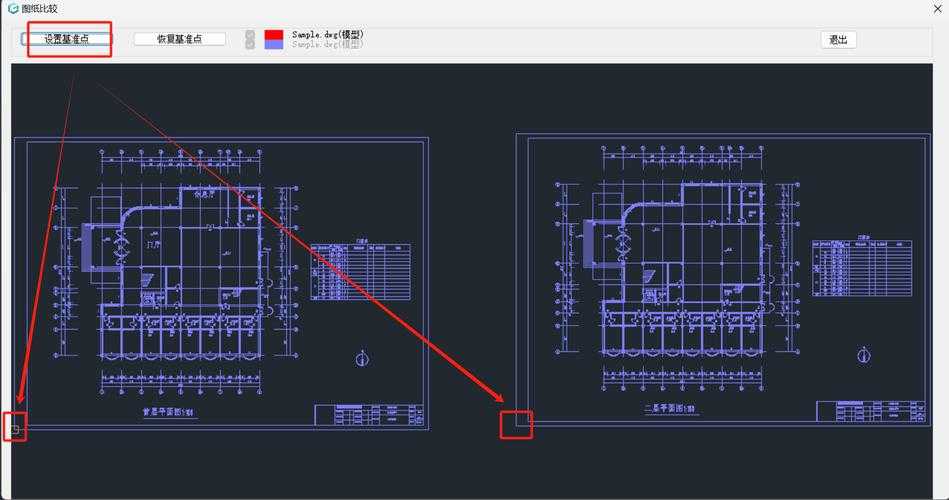

上周帮实习生小张排查问题，发现他"pdf转cad图纸"后坐标偏差3米。解决方法：

• 插入前统一设置UCS为世界坐标系
• 使用ALIGN命令匹配参照点

字体显示异常

当"cad导入pdf文件"出现□符号时，试试：

1. 下载SHX字体库替换
2. 在CAD配置中映射字体类型

图纸元素丢失

特别是处理水利图纸时，等高线经常断裂。这时应该：

• 检查PDF是否加密（需用密码解除限制）
• 在转换设置中启用"保留细线"选项

效率翻倍的冷技巧

通过AutoCAD的PDFSHX命令，可直接提取PDF文字！更绝的是：

1. 创建脚本批量处理（适合成套图纸）
2. 利用Windows任务计划自动转换

上周做医院项目时，用这个方法把200张床位图"在cad中插入pdf"的工期从3天压缩到2小时。

根据你的需求选择最优方案

"pdf如何插入cad"的根本解法取决于原始文件：

• 矢量PDF ➜ 直接附着（保持可编辑性）
• 扫描图纸 ➜ 图像参照（保持清晰度）
• 带复杂标注 ➜ 专业转换（保证准确性）

在Windows 11环境下，建议同时安装AutoCAD和PDF-XChange Editor，两者协同工作时你会发现，"pdf转cad图纸"的流畅度有质的飞跃！

写在最后：给工程师的工具建议

别再为"cad导入pdf文件"而抓狂了！记住这三个要点：

1. 简单参照用原生PDF附着
2. 精确制图选专业转换工具
3. 老旧图纸走图像参照路线

对了，用Windows的小伙伴记得开启"图形性能"加速（在系统设置>显示>图形设置中），"pdf插入cad方法"的操作流畅度至少提升50%。下次遇到同事被PDF困扰时，不妨把这篇文章甩给他——毕竟，好用的技巧要分享才有价值！
