CAD图纸转PDF全攻略：工程师都在用的5种高效方法

为什么我们需要把CAD转成PDF？

上周有个做建筑设计的学弟问我："cad如何转pdf档才不会失真啊？"这让我想起刚入行时，我也被这个问题困扰过。毕竟在Windows系统下，CAD文件直接发给客户或施工方经常遇到格式错乱、字体丢失的尴尬。

把CAD图纸转换为PDF格式至少有3个不可替代的优势：

• 跨平台兼容性：无论对方用Mac还是手机都能正常查看
• 防止误修改：保护你的设计成果不被随意改动
• 打印一致性：确保输出尺寸和比例绝对准确

方法一：CAD自带输出功能（最推荐）

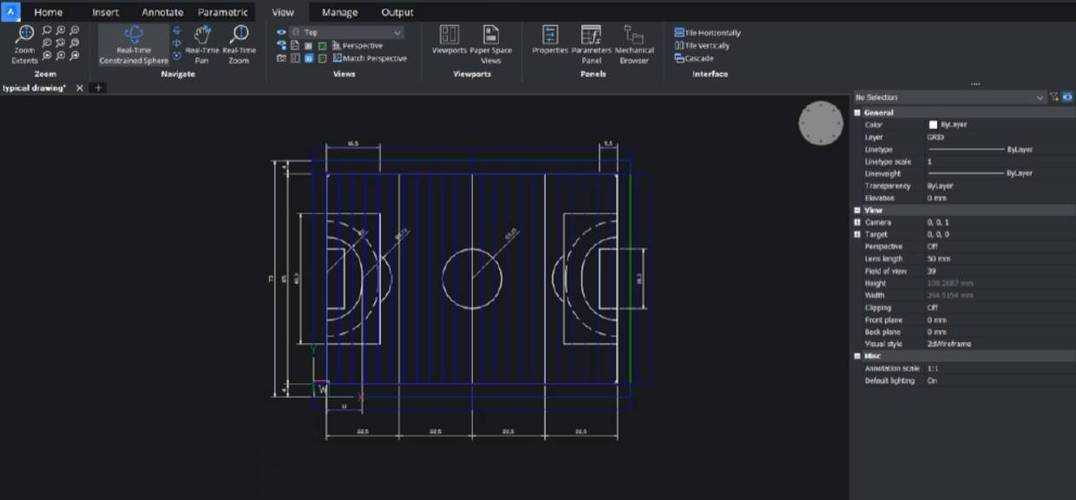

AutoCAD用户必学技巧

在Windows 10/11系统上，AutoCAD的发布为PDF功能是我最常用的CAD转PDF方法。具体操作：

1. 打开你的DWG文件
2. 点击左上角菜单 → 输出 → PDF
3. 在对话框设置PDF预设选项（重点！）
4. 选择输出范围和图层状态
5. 指定保存位置

专业建议：在"PDF选项"中一定要勾选"发布为矢量图形"，这样转换后的PDF可以无限放大不失真，特别适合施工图输出。

方法二：虚拟打印机法（通用性强）

没有专业CAD软件怎么办？

如果你用的是简化版CAD软件，或者需要批量转换CAD图纸为PDF，Windows自带的Microsoft Print to PDF虚拟打印机就是救星：

• 在CAD中选择打印命令（Ctrl+P）
• 打印机选择"Microsoft Print to PDF"
• 设置合适的图纸尺寸和比例
• 取消"打印到文件"选项
• 点击确定后选择保存路径

避坑指南：很多新手会忽略打印比例设置，导致转换后的PDF尺寸不对。建议先在CAD中用DI命令测量实际尺寸，再对应设置打印比例。

方法三：在线转换工具（应急使用）

临时需要转换时的解决方案

当你在没有安装CAD软件的电脑上急需将CAD图纸转为PDF，可以试试这些在线工具：

工具名称	最大支持文件	特色功能
CloudConvert	100MB	支持200+格式转换
Zamzar	50MB	可直接邮件发送结果

安全提醒：涉及机密图纸时慎用在线转换！去年有个客户公司就因为在免费网站转换CAD图纸导致设计方案泄露。

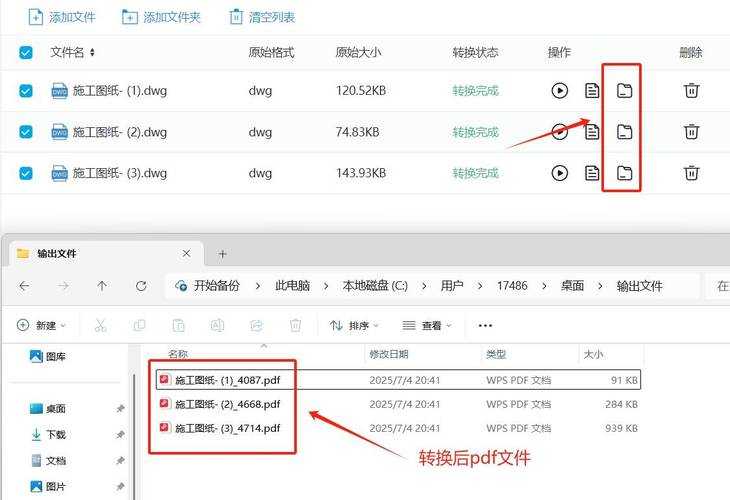

方法四：专业转换软件（批量处理）

设计院都在用的高效工具

如果你是每天都要处理大量CAD转PDF工作的工程师，我强烈推荐这些专业工具：

• AutoDWG DWG to PDF Converter：支持批量转换和自定义水印
• AnyCAD Converter Pro：能保留图层信息和颜色设置
• CADSoftTools：转换速度超快，适合大型项目

在Windows 11系统上，这些软件都能完美运行，而且支持命令行操作，可以集成到自动化工作流中。

方法五：手机端转换（移动办公）

工地现场如何快速转换？

现在很多工程师都在用手机查看CAD图纸，分享两个CAD转PDF的移动解决方案：

1. AutoCAD手机版：直接打开DWG后分享为PDF
2. CAD看图王APP：内置专业级转换功能

实测体验：虽然手机转换不如电脑端精确，但对于现场查看和简单标注已经完全够用，特别适合建筑监理和施工人员。

进阶技巧：如何保证转换质量？

根据我10年的CAD使用经验，想要完美实现cad图纸转pdf，这几个细节一定要注意：

• 字体嵌入：在PDF选项中勾选"嵌入所有字体"，避免文字显示为问号
• 线宽设置：建议使用"使用对象线宽"而不是"使用打印样式"
• 颜色控制：如果是黑白打印，提前在CAD中将所有颜色改为250号色

上周帮一个机械设计团队排查问题，发现他们cad转pdf后线条变细的毛病，就是因为没设置好线宽比例。

总结：哪种方法最适合你？

最后给个实用建议清单，帮你快速选择cad如何转pdf档的最佳方案：

使用场景	推荐方法	转换质量
日常办公	CAD自带输出	★★★★★
批量处理	专业转换软件	★★★★☆
临时需求	虚拟打印机	★★★☆☆

记住，在Windows环境下，将CAD转为PDF时一定要先预览再输出。有次我赶时间直接转换，结果50张图纸全部方向错误，不得不通宵重做...希望我的血泪教训能帮你少走弯路！
