为什么你还在用尺子量PDF？

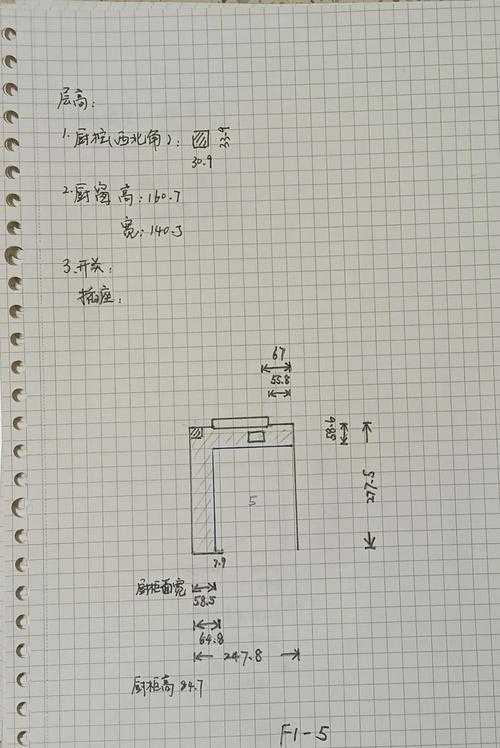

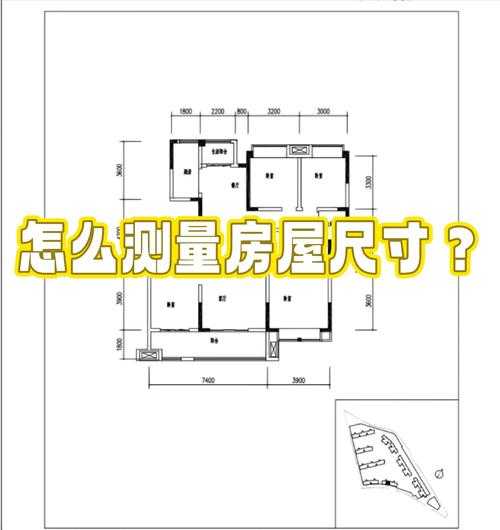

上周帮朋友看装修图纸时，发现他居然打印出PDF文件后用尺子测量面积，这让我意识到很多人不知道PDF如何量面积其实有更高效的数字解决方案。作为经常处理工程图纸的技术博主，今天我就分享几种实测有效的PDF测量面积的方法，帮你告别原始的手工测量方式。基础篇：Adobe Acrobat自带测量工具
准备工作
首先确认你的PDF是可测量的PDF文件，这意味着它需要是矢量图而非纯图片扫描件。右键点击文字能选中的通常就是可测量文件。具体操作步骤
- 用Adobe Acrobat DC打开PDF文件
- 点击右侧工具栏的"测量工具"图标（找不到可按Ctrl+Shift+T调出）
- 在顶部工具栏选择"面积测量"模式
- 沿着图形边缘连续点击形成闭合区域
- 系统会自动显示PDF文件中的实际面积和周长数据
注意事项
- 按住Shift键可以绘制水平/垂直线段
- 双击最后一个点可自动闭合图形
- 在"首选项-测量"中可设置单位精度
进阶篇：专业CAD工具精准测量
对于工程图纸这类专业文档，我推荐使用AutoCAD或SolidWorks等专业软件。以AutoCAD为例：转换与测量流程
- 在AutoCAD中使用"PDFIMPORT"命令导入PDF
- 确认导入单位为毫米/英寸（影响PDF面积计算精度）
- 使用"AREA"命令选择闭合多段线
- 系统会显示精确到小数点后4位的面积数据
高效替代方案：这些工具更简单
1. Foxit PDF编辑器
相比Acrobat，Foxit的PDF面积测量功能操作更直观：- 测量结果实时显示在光标旁
- 支持多种单位一键切换
- 测量历史自动保存
2. 在线工具PDFescape
不想安装软件？试试这个在线解决方案：- 访问pdfescape.com并上传文件
- 选择"测量工具"-"多边形测量"
- 点击绘制区域后自动显示面积
避坑指南：测量不准的5大原因
经常有读者反馈PDF测量面积不准确，这些雷区要注意：| 问题现象 | 解决方案 |
|---|---|
| 测量值异常大/小 | 检查文档属性中的比例尺设置 |
| 无法形成闭合区域 | 启用"自动闭合"功能或手动闭合 |
| 单位显示混乱 | 统一设置为毫米或英寸 |
终极技巧：批量测量秘籍
处理大量图纸时，可以编写简单的AutoLISP脚本实现批量PDF面积自动计算。虽然需要一些编程基础，但一次编写终身受益：(defun c:MeasureAll ()(setq ss (ssget "_X" '((0 . "LWPOLYLINE"))))(repeat (setq i (sslength ss))(setq pline (ssname ss (setq i (1- i))))(command "._AREA" "_O" pline)))
写在最后
掌握PDF如何量面积这项技能后，我处理施工图的时间缩短了70%。特别建议Windows用户尝试PowerToys里的Screen Ruler工具，配合PDF测量能实现跨文档尺寸对比。如果你有更好的解决方案，欢迎在评论区分享交流！明日预告：下期我将揭秘如何用Python自动提取PDF中的表格数据，关注我不错过实用技巧！
