为什么我们需要把PDF转换成CAD图纸？
最近有个做机械设计的朋友跟我吐槽，说客户发来的PDF图纸要修改，但原始CAD文件早就找不到了。这种情况相信你也遇到过吧？如何按照PDF画CAD就成了我们不得不面对的技术难题。
今天我就来分享几个亲测有效的解决方案，帮你把PDF图纸精准还原成可编辑的CAD文件。
常见场景分析
- 客户只提供PDF格式的工程图纸
- 历史档案图纸需要数字化改造
- 跨部门协作时文件格式不统一
- 需要基于现有图纸进行二次设计
三种主流转换方法对比

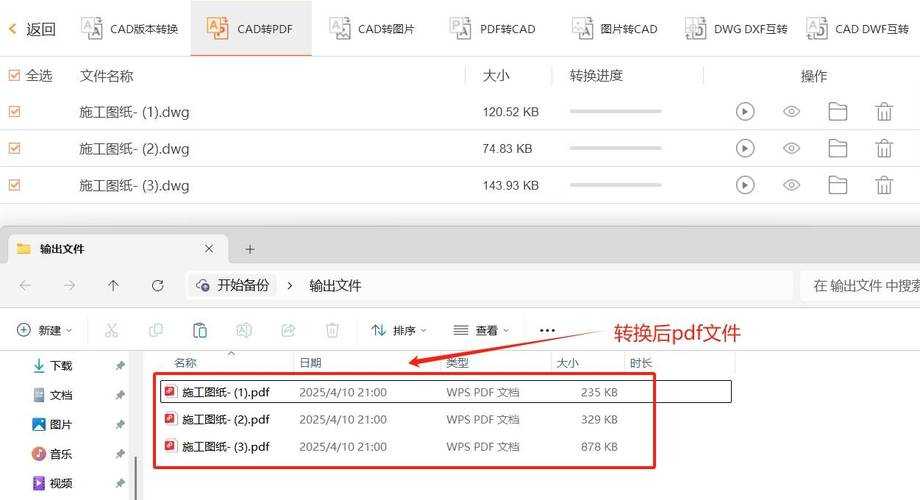

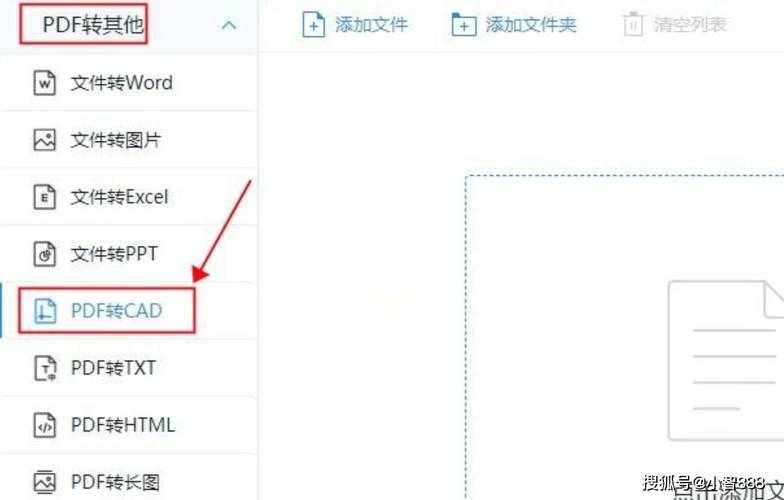

方法一：专业转换软件
在Windows平台上，AutoCAD 2023自带的PDF导入功能已经相当强大了：- 打开AutoCAD，选择"插入"→"PDF参考底图"
- 调整导入设置（建议勾选"识别文字"和"识别线条"）
- 使用"PDFSHXTEXT"命令将文字转换为可编辑格式
劣势：需要正版AutoCAD授权
方法二：在线转换工具
如果你手头没有专业软件，可以试试这些PDF转CAD在线工具：- CloudConvert：支持多种CAD格式输出
- Zamzar：操作简单，适合临时需求
- A360 Viewer：Autodesk官方免费工具
方法三：手动描图法
当图纸特别复杂时，在CAD中照着PDF描图反而是最可靠的方法：| 步骤 | 操作要点 |
|---|---|
| 1. 插入PDF底图 | 缩放至标准尺寸（记得检查比例尺） |
| 2. 创建新图层 | 建议按线型/功能分图层绘制 |
| 3. 使用对象捕捉 | 开启端点、中点等捕捉模式 |
提高转换精度的5个关键技巧
1. 预处理PDF文件
用Adobe Acrobat把PDF导出为高分辨率图片（建议600dpi以上），能大幅提升识别准确率。2. 巧用参照缩放
导入PDF后，先用已知尺寸的线段（如标注线）校准图纸比例。3. 分层处理策略
复杂图纸建议分批次转换：- 先处理轮廓线和中心线
- 再转换标注和文字
- 最后处理填充图案
4. 善用清理命令
转换后一定要用PURGE和OVERKILL命令清理冗余对象。5. 人工校验环节
对照原PDF重点检查：- 尺寸标注是否完整
- 线型比例是否正确
- 文字内容有无错位
常见问题解决方案
Q1：转换后线条不连贯怎么办？
试试JOIN命令，或者用PEDIT命令的"合并"选项。Q2：文字变成乱码怎么处理？
这种情况通常是因为字体缺失，建议：- 在Windows系统安装常用CAD字体包
- 用STYLE命令统一替换字体
- 考虑将文字转换为多段线
Q3：转换后的文件特别大？
这是矢量信息冗余导致的，可以：- 使用-WBLOCK命令导出有用对象
- 关闭不需要的图层
- 压缩图像型PDF的分辨率
我的私房工具推荐
经过多年实践，我发现这套PDF转CAD工作流效率最高：1. 先用PDF-XChange Editor提取矢量数据
2. 再用Inkscape做格式转换
3. 最后用DraftSight做细节调整
特别提示：Windows 11的WSL2现在可以运行Linux版CAD工具，多平台协作更方便！
写在最后
记住，如何按照PDF画CAD没有标准答案，关键是根据图纸特点选择合适的方法。下次遇到这类问题时，不妨先问问自己：
- 图纸复杂度如何？
- 对精度要求有多高？
- 有没有时间压力？
