CAD工程师必看：3种高效出PDF图纸的方法与避坑指南

为什么你的CAD图纸导出PDF总出问题？

上周有个做建筑设计的粉丝私信我，说他用CAD导出的PDF图纸在工地现场打印时，线条全部变成了虚线，差点耽误了施工进度。相信很多工程师都遇到过类似问题——明明在CAD里看着完美的图纸，导出PDF后就各种跑偏。

今天我们就来深度剖析CAD如何出图PDF这个看似简单却暗藏玄机的操作。我会结合10年工程制图经验，告诉你不同场景下的最佳导出方案，以及那些连老手都容易踩的坑。

方法一：CAD原生导出（最适合精确打印）

标准操作步骤

1. 按Ctrl+P调出打印对话框
2. 打印机选择DWG To PDF.pc3
3. 图纸尺寸选择ISO A1/A2/A3（根据需求）
4. 打印范围选窗口，框选要输出的区域
5. 勾选居中打印和按样式打印
6. 点击确定保存PDF文件

适用场景：需要精确控制线宽和比例的施工图、机械图纸

Windows系统特别优化

在Win10/11系统下，建议右键CAD图标选择"以管理员身份运行"，可以避免某些字体丢失问题。微软的Windows打印服务对PDF渲染有专门优化，这也是为什么很多工程师坚持在Windows平台做CAD工作的原因。

方法二：虚拟打印机方案（最灵活）

专业级方案：Adobe PDF

如果你需要将CAD图纸导出为PDF时保留图层信息，可以：

• 安装Adobe Acrobat专业版
• 在CAD中选择Adobe PDF作为打印机
• 在打印设置中启用"保留CAD图层"选项

免费替代方案：Microsoft Print to PDF

Windows系统自带的这个功能其实很好用：

1. 在CAD打印对话框选择Microsoft Print to PDF
2. 调整特性中的"默认设置"为高质量
3. 建议勾选"缩放线宽"选项

实测对比：在导出包含大量填充图案的园林设计图时，微软的方案文件体积比原生导出小40%，且线条更清晰。

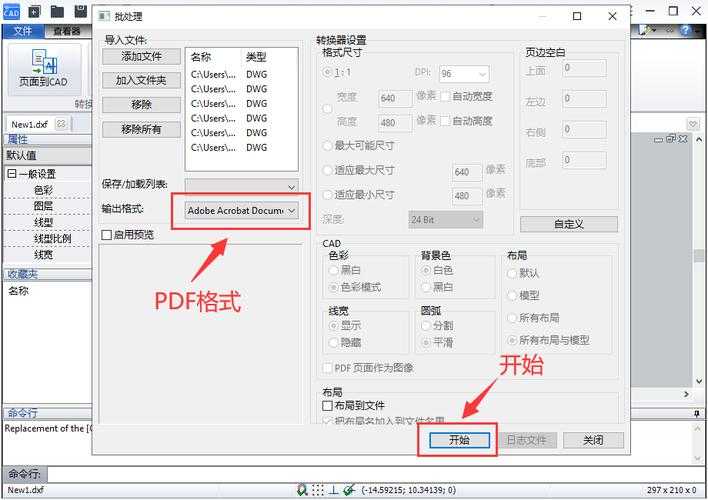

方法三：批量导出技巧（项目经理必备）

使用PUBLISH命令

当你有几十张CAD图纸需要批量导出PDF时：
1. 在命令行输入PUBLISH
2. 添加要发布的图纸
3. 发布选项选择PDF格式
4. 设置多页文件或单页文件

自动化脚本方案

对于经常需要将CAD图纸导出为PDF的团队，可以创建脚本：

操作	命令
设置默认打印机	-PLOT 然后选择DWG To PDF.pc3
批量处理	使用ScriptPro工具录制操作

90%工程师不知道的5个细节

1. 线宽控制玄机

在CAD导出PDF图纸时，务必检查：

• 图层特性管理器中的线宽是否设置
• 打印样式表是否选择了monochrome.ctb
• 在选项→打印中勾选"使用实体线宽"

2. 字体丢失终极解决方案

在Windows系统中：
1. 将CAD使用的字体复制到C:\Windows\Fonts
2. 或者在打印时勾选"将文字转换为几何图形"

3. 布局空间导出技巧

在布局中设置好视口比例后：
1. 右键布局标签选择页面设置管理器
2. 新建一个PDF预设
3. 勾选"打印视口内容"选项

不同专业的定制化建议

建筑设计师注意

CAD图纸导出PDF前建议：
- 关闭不必要的构造线图层
- 设置阴影图案的打印样式为50%灰度
- 使用A3尺寸便于现场查看

机械工程师重点

对于公差标注：
1. 在标注样式里设置文字对齐方式
2. 导出PDF后要用Adobe测量工具验证尺寸

最后的小彩蛋

如果你经常需要将CAD图纸导出为PDF发给客户审阅，试试这个技巧：
在Windows资源管理器中右键CAD文件→发送到→PDF，这是最快的一键转换方案！当然，精细调整还是建议用前面说的方法。

遇到其他CAD如何出图PDF的问题？欢迎在评论区留言，我会把20年积累的解决方案都分享给你！```
