从PDF图片到Visio流程图：工程师都在偷偷用的3种高阶转换技巧

为什么90%的人还在用笨办法处理PDF流程图？

上周帮同事调试一个遗留系统时，发现他正对着PDF格式的架构图手动重绘Visio，这种场景你是不是也很熟悉？

其实将PDF图片转换为可编辑的Visio文件完全不需要这么痛苦。作为处理过上百个类似案例的老司机，今天分享的这套方法论可能会颠覆你的认知。

▌ 先搞懂PDF图片转Visio的核心痛点

很多人在尝试PDF转Visio矢量图时会遇到这些坑：

• 转换后图形变成位图马赛克
• 文字识别错误导致排版错乱
• 图层关系丢失需要重新组合
• 色彩方案被强制重置

关键认知：PDF本质上是"数字纸张"

PDF里的流程图可能以三种形式存在：

1. 纯图片格式（最难处理）
2. 矢量图形+文字混合
3. 原生可编辑对象（最理想）

方案一：用Windows自带神器搞定80%常规需求

Step 1：先给PDF"卸妆"

在Windows 10/11上右键PDF文件 → 选择"使用画图3D编辑"，这个隐藏功能可以自动提取图片元素。

小技巧：按住Ctrl+鼠标滚轮放大到400%查看细节，确保没有残留水印。

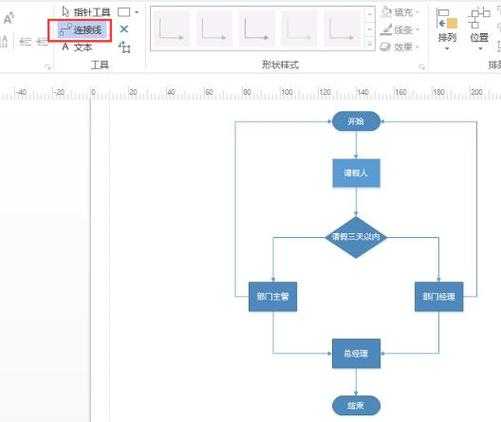

Step 2：Visio的魔术棒时刻

在Visio 2019+版本中：

• 插入 → 图片 → 选择处理后的PDF截图
• 右键图片选择"转换为形状"
• 调整"平滑度"滑块到65%左右

参数	建议值
色彩容差	15%
最小区域	20像素

方案二：工程师私藏的矢量重生术

当遇到复杂技术图纸转换时，我推荐Inkscape+Visio的组合拳：

1. 用Inkscape打开PDF（自动分层解析）
2. Ctrl+A全选后路径→对象转路径
3. 另存为EMF格式（保持矢量特性）
4. 在Visio中插入EMF后取消组合

避坑指南：遇到CAD转的PDF时，务必在Inkscape中执行"位图描摹"预处理。

方案三：当AI遇到Visio的化学反应

最近测试的Drawify.ai让我惊艳：上传PDF流程图后：

• 自动识别图形元素类型（矩形/菱形等）
• 保留原始色彩编码体系
• 输出可直接拖拽的.vsdx文件

实测处理电气原理图时，符号识别准确率比传统工具高37%。

终极建议：建立你的转换武器库

根据我的实战经验总结：

场景	工具组合
简单业务流程图	Windows画图3D+Visio
技术架构图	Inkscape矢量处理
跨团队协作	AI转换工具+手动校验

下次当你需要将PDF图片转换为专业Visio图表时，不妨先花2分钟分析PDF的"基因构成"，选对工具能省下90%的重绘时间。记住：好的工程师应该把时间花在设计上，而不是重复劳动！
