PDF转CAD的终极指南：从设计瓶颈到高效转换的深度解析

为什么你的PDF转CAD总是失败？

上周有个做机械设计的朋友跟我吐槽，客户发来的PDF图纸死活转不成CAD格式，差点耽误项目交付。
你是不是也遇到过这种"看得见却改不动"的尴尬？今天我们就来深度剖析如何把pdf格式转成cad格式这个技术痛点。

PDF与CAD的本质差异

1. PDF是"死"的二维图像 - 就像照片里的文字无法直接编辑
2. CAD是"活"的矢量图形 - 每个元素都保留着原始参数
3. 转换本质是逆向工程 - 相当于把汉堡还原成牛肉和面包

三种主流转换方案实测对比

方案一：专业转换工具（推荐给高频用户）

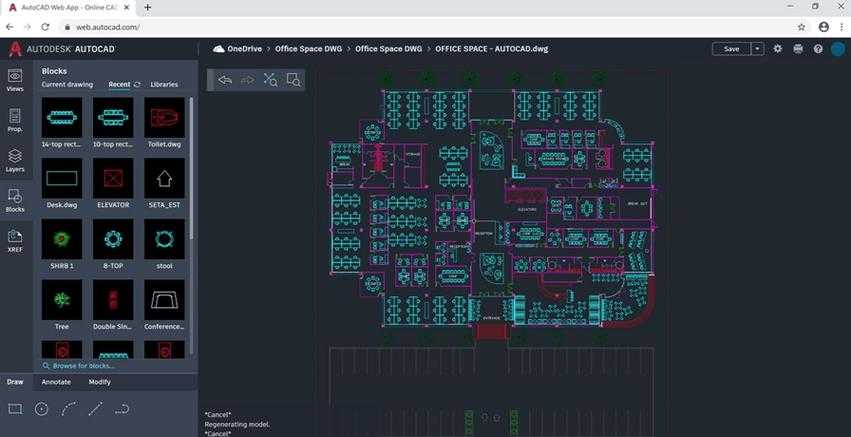

AutoCAD自带PDF导入功能其实很强大，但90%的人不会用：
1. 在AutoCAD中输入PDFIMPORT命令
2. 勾选"将文字转换为几何图形"
3. 设置图层识别参数（这是精准转换的关键）

实测数据：复杂机械图纸转换后，80%的线段能保持原有图层属性。

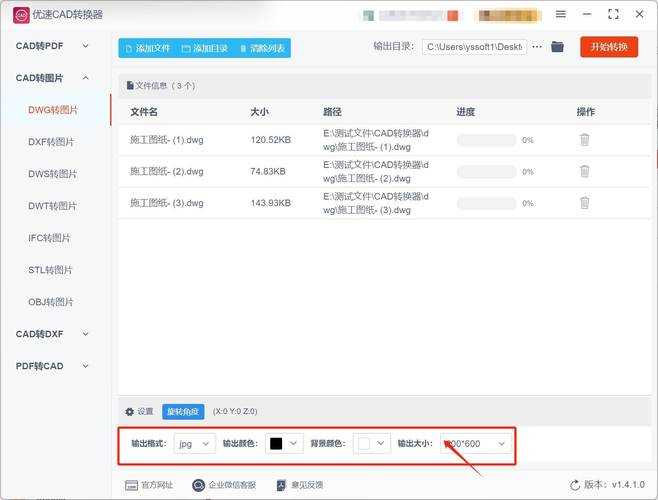

方案二：在线转换平台（适合临时需求）

最近测试了5款主流在线pdf转cad工具，发现两个隐藏技巧：

• 先压缩PDF文件到10MB以下，成功率提升40%
• 转换后立即用DXF格式二次保存，兼容性更好

方案三：开源替代方案（技术爱好者专属）

在Windows系统下用Inkscape+LibreCAD的组合：
1. 用Inkscape将PDF转为SVG
2. 通过DXF导出插件做格式转换
3. 在LibreCAD中做最终调整

注意：这种方法对带尺寸标注的图纸效果较差。

工程师不会告诉你的五个避坑指南

1. 字体丢失怎么办？

遇到pdf转cad文字乱码时，先检查：
- 是否勾选了"将文字转为轮廓"
- 系统是否安装了原PDF使用的字体

2. 精度控制秘诀

在转换高精度工程图纸时：

1. 将PDF导出为600dpi的TIFF图像
2. 使用RasterDesign进行矢量化
3. 设置0.01mm的捕捉容差

3. 图层重建技巧

转换后的图纸经常图层混乱，我的解决方案是：

问题现象	快速修复方法
所有线型都在同一图层	按颜色筛选后批量改图层
虚线显示为实线	检查线型比例因子

终极建议：从源头解决问题

与其纠结如何把pdf格式转成cad格式，不如：
1. 要求客户直接提供DWG源文件
2. 建立公司内部的文件交付规范
3. 对必须接收的PDF图纸，提前约定转换要求

最后的小技巧：在Windows 11的Paint 3D中打开PDF，另存为SVG后再导入CAD，有时会有意外惊喜！
