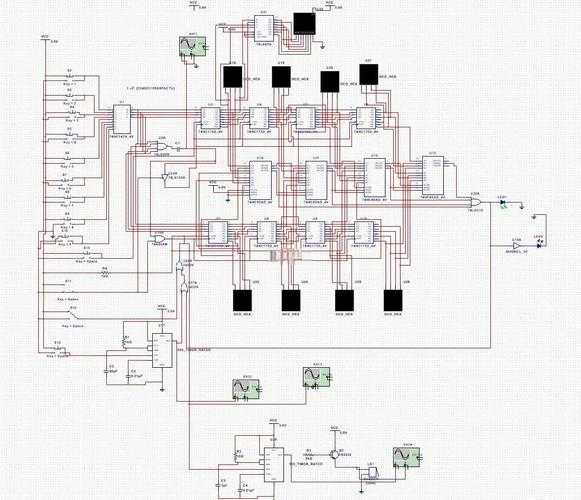

引言:当你的面前只有一张PDF电路图

你好,我是老张,一个在电子行业摸爬滚打了十多年的工程师。不知道你有没有遇到过这种情况:客户或前辈只给了一张电路图的PDF文件,甚至是一张扫描件图片,却要求你“照这个做一个PCB板出来”。

面对这种需求,新手可能会感到无从下手,但对我们这些老鸟来说,这恰恰是展现技术深度的机会。将PDF图片转换为可制造的PCB文件,这个过程不仅考验软件操作技巧,更考验对电路原理的深刻理解。今天,我就来和你深入聊聊这个话题。

理解核心挑战:为什么“PDF转PCB”不是一键操作?

图像与矢量的本质区别

首先我们必须明白,你收到的PDF文件很可能只是一张“图片”。它可能是由原理图软件生成后打印成PDF的,也可能干脆就是一张手机拍摄的电路板照片。

这种图像格式(位图)和EDA软件需要的矢量格式有着天壤之别:
  • 位图(PDF中的图片):由像素点组成,放大后会失真,软件无法识别其中的电气元件
  • 矢量(PCB文件):由数学公式定义,包含元件的封装、网络连接等电气属性

逆向工程的技术路径分析

基于这种本质区别,将PDF格式的电路图转换为PCB通常有三种技术路径:
  1. 完全手动重绘:对照PDF图片,在EDA软件中重新绘制
  2. 图像识别辅助:使用专用软件将图像转换为布线
  3. 混合方法:结合自动化工具和手动修正,平衡效率与准确性
在实际工作中,我强烈推荐第三种方法,这也是我接下来要重点讲解的。

实战演练:我的四步高效转换法

第一步:准备PDF图像素材

素材质量直接决定后续工作的难度。收到PDF后,不要急着导入软件,先做这些准备工作:
  • 如果PDF是矢量格式(可选中文字),尝试直接导出为DXF格式
  • 如果是扫描件或图片,使用图像处理软件进行优化:
    • 调整对比度,使线条更清晰
    • 旋转图像,保证电路图为水平方向
    • 裁剪无关区域,减少干扰

第二步:选择合适的转换工具

市面上有几款专门处理从PDF电路图转换到PCB设计的软件,它们在Windows平台上有很好的兼容性:
软件名称优势适用场景
KiCad(免费)内置位图导入工具,社区资源丰富简单单面板,预算有限的项目
Altium Designer强大的智能数据交互功能复杂多层板,专业级需求
Scan2CAD专门的图像转换工具,识别精度高处理质量较差的扫描件

我个人习惯使用KiCad,不仅因为它是免费的,更重要的是它在Windows系统上运行稳定,而且有一个非常活跃的社区,遇到问题很容易找到解决方案。

第三步:图像导入与图层校准

这是整个流程中最关键的技术环节。以KiCad为例:
  1. 新建一个PCB项目,进入PCB编辑界面
  2. 点击“文件”→“导入”→“图形”,选择处理好的PDF图像
  3. 设置导入参数:
    • 分辨率:根据图像质量选择,一般300-600 DPI
    • 阈值:调整黑白分界点,确保线条连续
    • 缩放比例:这是最容易出错的地方!需要根据已知尺寸校准
校准技巧:如果电路图上有标尺或已知尺寸的元件(如标准的DIP封装),先用它来校准缩放比例。我通常会在图上找一个标准的0.1英寸焊盘间距作为参考。

第四步:手动优化与电气规则检查

即使是最好的转换软件,也无法100%准确识别所有元件和连接。这时就需要我们的人工智能(其实就是你的经验)上场了:
  • 检查断线:转换后的线条经常会有断裂,需要手动连接
  • 确认元件封装:电阻、电容的封装尺寸是否正确
  • 验证网络连接:确保信号流向符合原设计意图
完成这些工作后,一定要运行DRC(设计规则检查),这是保证将PDF图片转换为可制造的PCB文件质量的最后一道防线。

进阶技巧:提高转换效率的实用方法

利用Windows系统的高效工作流

在Windows平台上,我们可以利用一些系统特性来优化工作流程:
  • 多虚拟桌面:一个桌面放PDF原图,一个桌面放EDA软件,方便对照
  • Snap分屏功能:同时显示PDF阅读器和PCB设计软件,提高工作效率
  • 文件历史记录:开启此功能,误操作后可以快速恢复文件版本

建立个人元件库

如果你经常需要处理从PDF电路图转换到PCB设计的工作,我强烈建议你建立个人元件库。将常用的电阻、电容、接插件等封装标准化,下次转换时直接调用,能节省大量时间。

常见问题与解决方案

图像质量太差怎么办?

这是我被问得最多的问题。面对模糊、变形的PDF扫描件,可以尝试以下方法:
  1. 使用Photoshop或GIMP等图像软件进行预处理
  2. 尝试不同的二值化算法,找到最适合当前图像的方法
  3. 如果实在无法识别,考虑联系客户获取更清晰的版本

转换后网络连接错误如何排查?

  • 对照原图,逐个节点检查连接关系
  • 使用EDA软件的高亮网络功能,可视化信号路径
  • 重点关注电源和地线,这些地方的错误会导致整板故障

总结:技术深度决定转换质量

通过上面的讲解,你应该已经发现,将PDF图片转换为PCB不仅仅是一个简单的格式转换问题,而是一个需要综合运用图像处理、EDA软件操作和电路知识的系统工程。

我的最终建议是:不要过分依赖自动化工具,它们只是辅助手段。真正的核心竞争力在于你对电路原理的理解能力和对细节的把控能力。每次完成一个PDF图片转PCB的项目,都是一次加深对电路设计理解的机会。

希望这篇教程对你有帮助!如果你在实践过程中遇到具体问题,欢迎在评论区留言,我们一起探讨解决。
